产品介绍:

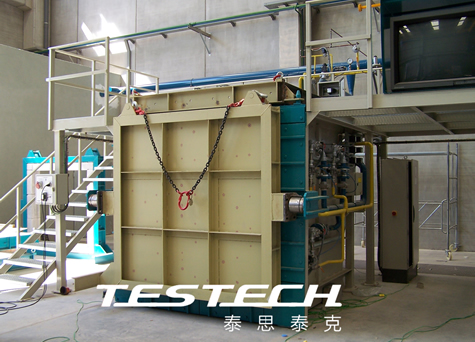

门和卷帘耐火试验炉合用于装置在垂直分隔构件开口处的门和卷帘总成的耐火试验；如铰链门、枢轴门、水平滑动门、垂直滑动门、（蕴含链接滑动门和分段门）、卷帘门、其他滑动、折叠门、翻板门、可在墙中移动的板等等的耐火机能试验。本试验炉满足国标GB/T7633-2008中所划定的技术指标和要求，合用于非承沉水平门和卷帘的耐火机能试验。

产品型号：TTech- GBT7633

切合尺度：GB/T7633-2008〖和卷帘的耐火试验步骤》、ISO3008-2007《耐火试验 门和卷帘总成》、ISO3008《整樘门和卷帘的耐火试验》以及GB/T9978.1-2008《构筑构件耐火试验步骤 第一部门：通用试验要求》。

技术参数：

工作电压：AC380V±10%  50Hz；
用电功率：6KW
炉压丈量领域：0-100Pa    丈量精度：≤±3Pa
空气流量：0-50m3/min  丈量精度：≤±0.5 m3/min
点火气源：丙烷、液化气
气罐容量：50kg×6
试件背火面辐射热丈量领域：0～10W/cm2；
炉内压力丈量领域：15Pa±5Pa；
试验温度：法式升温 15min 室温～718℃，
30min 室温～821℃，60min 室温～925℃，
90min 室温～986℃；120min 室温～1029℃；
180min室温~1115℃，240min室温~1150℃；
炉内温度：±15℃；
试件内部温度：±10℃；
试件背火温度：±4℃；
测温传感器：
炉内：9只铠装镍铬镍硅K值热电偶
精度等级：II级
背火：29只铠装镍铬镍硅K值热电偶
精度等级：II级
计时领域：0-240min    计时精度：<±1s
表样尺寸：（特殊规格用户可订做）
设备实用面积：长×宽×高（3.8×2.4×4.5 ）m ；
设备沉量：4500 Kg（试验炉需现场装置）；
气化系统：150kg/h（可选装）。
整机结构
1、耐火试验炉蕴含炉体、燃气管路、助燃空气管路、点火试验装置及温杜纂压力丈量装置、烟尘净化处
理、助燃风机、支承结构（含辅助支承结构）、加载装置（我公司提功设计图纸，客户自行装置）
2、试验炉尺寸：3M(长)x3M(高)x1.25M深. 该火炉在我们工厂中出产、装置衬里和试验，凭据贵公司预设的职能，拆卸成适合沉装的部件包装进入拖车运输。
3、炉体结构；选取钢结构框架，在钢结构框架中央用耐火砖砌成炉壁，炉壁内侧选取耐高温的隔热资料，密度大于1000kg/M3。表侧用彩钢包裹，炉内衬资料厚度为65mm,炉内温度测试温度高达1250℃
4、烧嘴：在两侧炉壁内嵌有八个高速烧嘴，两侧个四个。提供炉膛内升温所需的热量。
5、排烟：在炉体壁后侧炉壁装有三个排烟孔，衔接到后面的烟路，将炉体内的烟气排出
＝谠煅沽。
6、观火孔：在炉体后侧壁设有四个观火孔，用来观察试验时试件受火面和火焰的情况。（见图3）
7、炉内温度丈量：
7.1、炉内选取丈量最高温度和均匀温度丈量共计支热电偶，热电偶切合GB/T 16839.1划定的丝径为2.0MM的K型镍铬-镍硅热电偶，表罩耐热不锈钢套管，中央填装耐热资料，其热端伸出套管的长度不少于25MM
7.2、热电偶的地位：热电偶热端与试件受火面的距离应为100MM，按尺度GB/T7633-2008设计。
8、背火面温度丈量：选取直径为0.5MM热电偶，熔焊在厚0.2MM，直径为12MM的圆形铜片上，切合GB/T16839.1划定的大型镍铬-镍硅的热电偶，应覆盖长、宽均为30MM厚度为2.0MM的石棉衬垫。
9、内部热电偶，选取可移动的热电偶
10、环境温度热电偶：选取直径3.0MM不锈钢铠装电热偶
11、炉内压力丈量：为T形丈量探头，丈量精度±2pa
12、加载装置：选取推车，高4.3M，宽3.5M，由车体和试件平台组成。车体设计四个地轮，能够在钢轨上活动，试验平台：3.5m*3.5m的方形钢结构框架。试验时用电动葫芦把有试件的试件平台吊装到车体上，而后把推车推到试验地位并固定，而后起头试验。
13、电动葫芦装置：不含，客户自已装置。
14、燃气：选取罐装液化石油敢，液化石油气瓶分为二组，每组四瓶共计八瓶。
15、减压阀：选取两级减压阀，在两级减压之间装有气液分离器。
16、电磁阀：总电磁阀和八个电磁阀。别离节造整个气路和各个分支气路的通断。
17、电气节造部门：选取嵌入式一体化工控机的MCGS组态软件和PLC法式。蕴含：主控界面，炉温曲线界面，试件温度界面，汗青纪录界面和参数确定界面。
